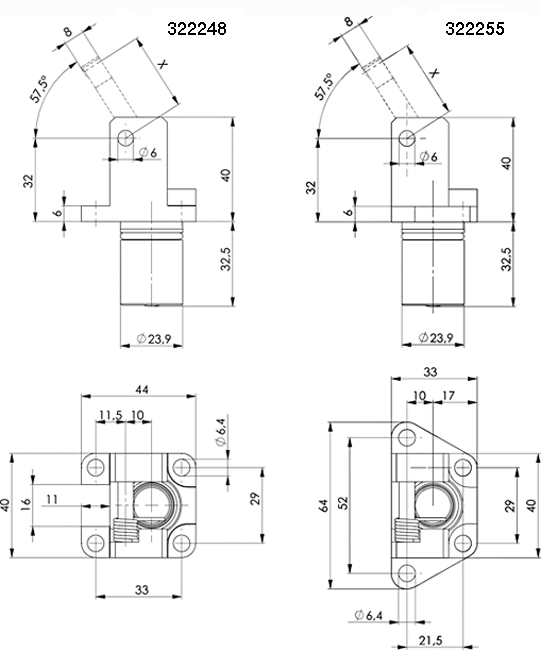

Вертикальный зажим № 6958Sx-16 AMF

Вертикальный зажим № 6958Sx-16 AMF

Одностороннего действия, с пружинным возвратом,
макс. рабочее давление 350 бар,
мин. рабочее давление 40 бар.

Дизайн:

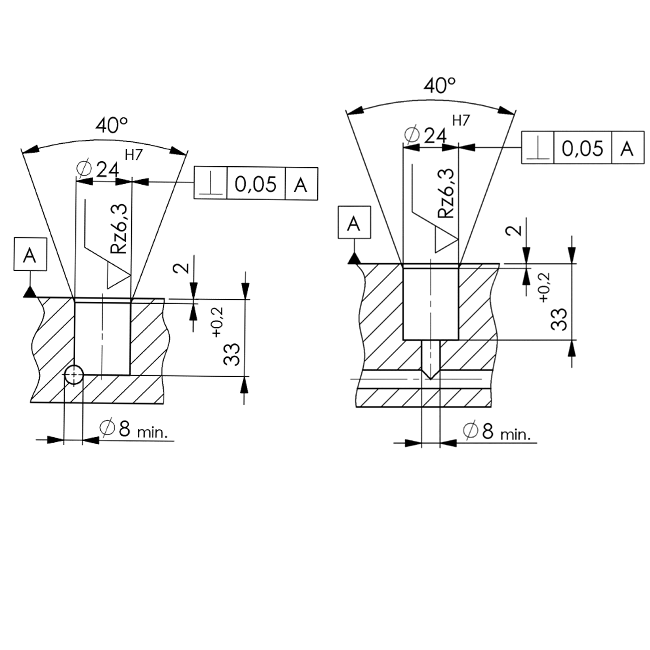

Корпус цилиндра из стали, вороненый. Шток поршня азотированный. Грязесъемник на штоке поршня. Встроенная возвратная пружина. В комплект поставки входит штифт зажимного рычага, но не зажимной рычаг. Подача масла через масляный канал в корпусе приспособления.

Приложение:
Этот вертикальный зажим можно использовать для фиксации в полостях или в очень узких пространствах.

Функции:
Малые размеры, могут быть установлены близко друг к другу. Зажимные рычаги можно легко заменить в установленном положении.

Примечание:
Винты по ISO4762 M6, класс прочности 12.9, слегка смазанные, момент затяжки Md = 18 Нм не входят в стандартную комплектацию.
При разжатии вертикальный зажим допускает максимальное динамическое давление 3 бара , что необходимо строго учитывать при использовании регулирующих клапанов.
