Блок поверхностного монтажа№ 6958AU AMF
с уплотнительным кольцом и резьбовым соединением
Дизайн:
Изготовлен из алюминия, анодирован в красный цвет.
В комплект поставки входят уплотнительное кольцо диаметром 9x2, резьбовые заглушки и крепежные винты.
Приложение:
Накладной блок с уплотнительным кольцом снизу и резьбовым соединением может быть прифланцован к приспособлению в качестве адаптера через канал управления без ограничений для цилиндрической части вертикального зажима или в случаях, когда подача управляющего масла к вертикальному зажиму должна осуществляться через внешние линии.
Примечание:
Поверхность фланца на креплении должна быть ровной и иметь чистоту поверхности Rz 6.3 в области уплотнительной поверхности кольца. Другие длины доступны по запросу.
|

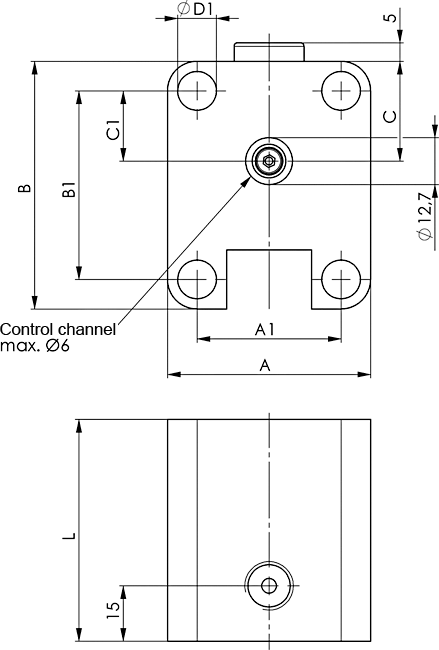

Номер заказа |
Артикул №. |
А |
А1 |
B |
В1 |
С |
С1 |
диаметр D1 |
L |
Уплотнительное кольцо OR-1 |
Вес |
|
322560 |
6958AU-16-10-01 |
40 |
29 |
44 |
33 |
17,0 |
11,5 |
6,5 |
50 |
321646 |
145 |
|
322586 |
6958AU-20-10-01 |
46 |
33 |
53 |
40 |
20,5 |
14,0 |
8,5 |
57 |
321646 |
229 |
|
322602 |
6958AU-25-10-01 |
55 |
39 |
67 |
51 |
27,0 |
19,0 |
10,5 |
60 |
321646 |
379 |
|
322628 |
6958AU-32-10-01 |
66 |
48 |
76 |
58 |
31,0 |
22,0 |
12,5 |
82 |
321646 |
653 |
