Вертикальный зажим № 6958DU AMF

Вертикальный зажим № 6958DU AMF

Двойного действия,
макс. рабочее давление 250 бар,
мин. рабочее давление 25 бар.

Sp = зажать, Lo = разжать

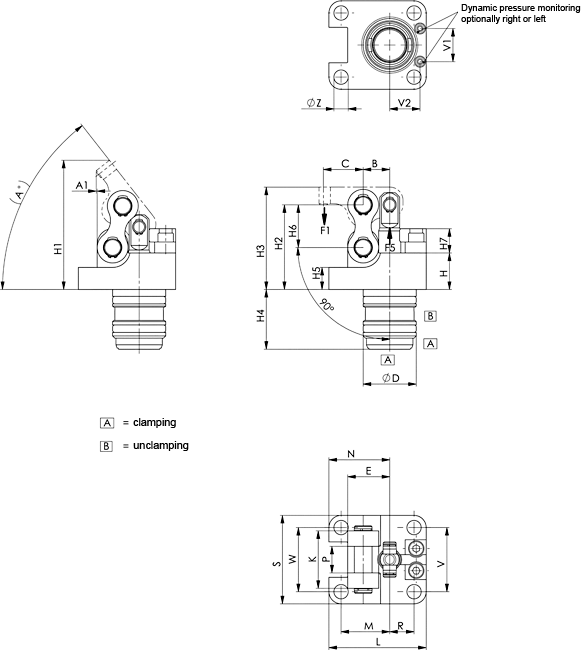

Дизайн:
Гидравлический цилиндр в качестве вставного картриджа. Верхнее крепление с четырьмя винтами цилиндра (сопротивление мин. 10,9); они поставляются в стандартной комплектации. Все компоненты изготовлены из закаленной стали, отпущены и отполированы. Поршневые и поворотные болты изготовлены из закаленной стали, отпущены и азотированы. Металлический скребок для защиты скребка от грязи встроен в корпус. Сопло сжатого воздуха для пневматического управления зажимом. Поворотные болты, натяжные ремни и сопло сжатого воздуха поставляются в стандартной комплектации, но не зажимные рычаги. Подача масла через масляный канал в корпусе приспособления.

Приложение:
Вертикальный зажим двойного действия отлично подходит для зажима в зажимных карманах. Для четко определенных возвратных движений.

Функции:
Малые размеры. Позволяет размещать близко друг к другу. Зажимные рычаги легко меняются со встроенным вертикальным зажимом. Горизонтальная центральная ось на зажимном рычаге и точка давления на заготовке лежат в одной плоскости. Это предотвращает относительное перемещение на заготовке. Для защиты уплотнительных колец, расположенных радиально на зажиме, поперечные каналы в монтажном отверстии должны свободно вращаться и быть оснащены вводами для вставки. Если вертикальный зажим закрыт, сжатый воздух, который ранее свободно выходил, блокируется в сопле сжатого воздуха. Возникающее обратное давление можно использовать для управления зажимом с помощью преобразователя сигнала.

Примечание:
Преобразователь сигнала в комплект поставки не входит.
Передаточное отношение рычага B к C составляет 1 к 1,5 для стандартных рычагов!
При изготовлении заготовок рычагов отклонения, вызывающие более высокое усилие зажима, допускаются только в исключительных случаях.
