Цилиндр тяговый, крепление на фланце основания, с направляемым штоком поршня № 6951FZP AMF
Одностороннего действия, с пружинным возвратом,
макс. рабочее давление 350 бар,
мин. рабочее давление 52 бар.
Дизайн:

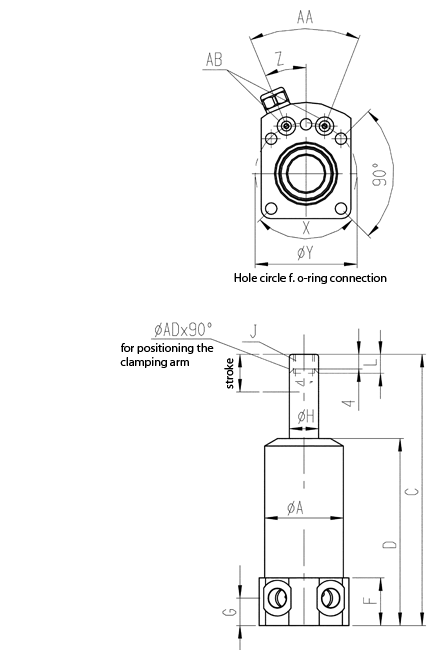

Корпус цилиндра из стали, закалённой и воронёной. Шток поршня закалён и хромирован. Шток поршня с внутренней резьбой и позиционированием зажимного рычага. Уплотнительное кольцо для фланцевого уплотнения. Грязесъемник на штоке поршня. Возвратная пружина из нержавеющей стали. Подача масла через резьбовое соединение или масляный канал в корпусе приспособления.
Приложение:
Универсальный цилиндр Push-Pull для различных применений.
Функции:
Каждый размер цилиндра доступен для одностороннего или двустороннего действия. Различные упорные детали могут быть прикреплены к резьбовым концам штока поршня. Зажимы могут быть прикреплены, как и в случае с поворотными зажимами.
Примечание:

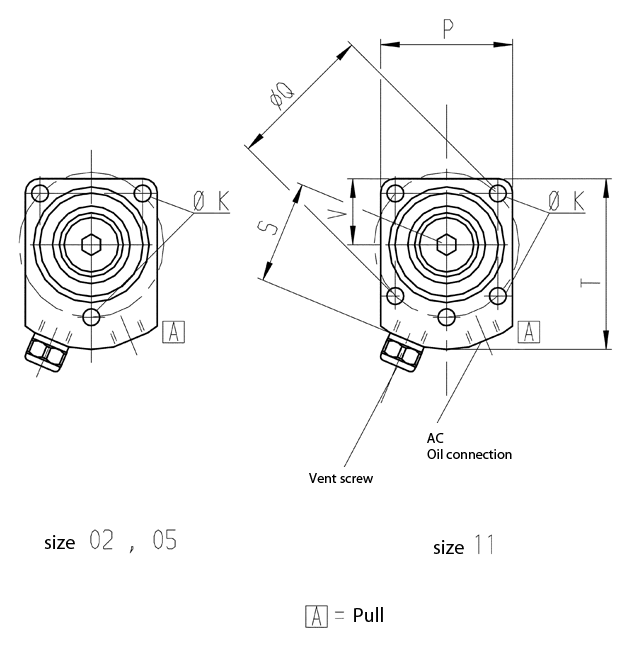

Поршень направляется, поэтому необходимо соблюдать максимально допустимый расход масла Q max. для защиты механизма. При монтаже аксессуара на поршень не должно оказываться никакого усилия. Для цилиндров одностороннего действия существует риск всасывания охлаждающей жидкости через вентиляционное отверстие. В таких случаях вентиляционное отверстие должно быть подключено к чистой защищенной зоне. Во время установки система должна быть полностью вентилируемой.
|
Номер заказа |
Артикул №. |
Тяговое усилие при 350 бар |
Ход Н |
Объем тяги |
Q макс. |
Вес |
|
66480 |
6951FZP-02-10 |
2,2 |
14,5 |
0,92 |
0,165 |
463 |
|
66522 |
6951FZP-05-10 |
6,6 |
20,0 |
3,82 |
0,400 |
1150 |
|
66563 |
6951FZP-11-10 |
13,9 |
29,5 |
11,90 |
1,640 |
2050 |
