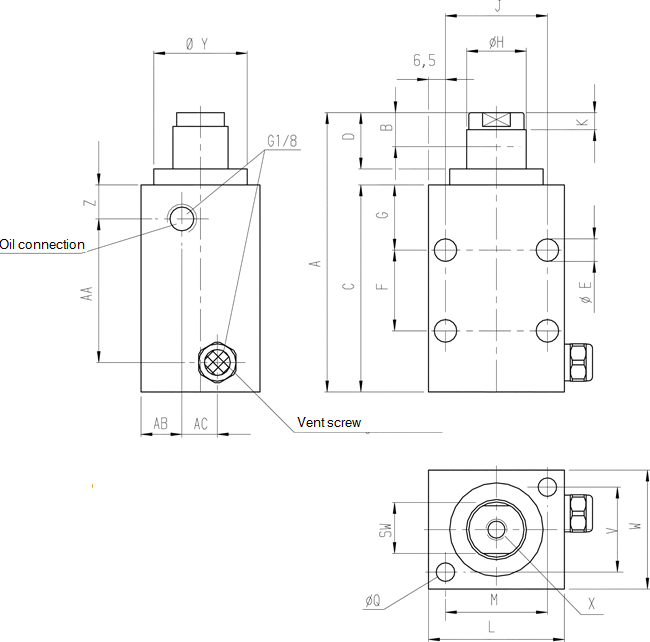

Цилиндр тяговый, блочного типа № 6927B AMF
Одностороннего действия, с пружинным возвратом,
макс. рабочее давление 350 бар.
Дизайн:
Корпус цилиндра из стали, закалённой и воронёной. Шток поршня закалён и хромирован. Шток поршня с внутренней резьбой. Грязесъемник на штоке поршня. Подача масла через резьбовое отверстие.
Приложение:
Универсальный тяговый цилиндр для различных применений.
Функции:
Шток поршня не направляется. Резьбовые концы штока поршня позволяют использовать специальные концевые крепления. Зажимные планки могут быть прикреплены как поворотные зажимы. Корпус цилиндра с продольными и поперечными монтажными отверстиями.
Примечание:
Для цилиндров одностороннего действия существует риск всасывания охлаждающей жидкости через порт сапуна. В таких случаях порт сапуна должен быть подключен к чистой защищенной зоне. Система должна быть полностью проветриваема во время установки.
|
Номер заказа |
Артикул №. |
Тяговое усилие при 350 бар |
Сток B |
Объем тяги |
Площадь поршня |
Вес |
|
68064 |
6927B-06-1 |
5,9 |
25,5 |
4,4 |
1,7 |
1075 |
|
68080 |
6927B-06-2 |
5,9 |
51,0 |
8,8 |
1,7 |
1433 |
|
68106 |
6927B-18-1 |
17,5 |
25,5 |
12,7 |
5,0 |
1483 |
|
68122 |
6927B-18-2 |
17,5 |
51,0 |
25,4 |
5,0 |
1905 |
