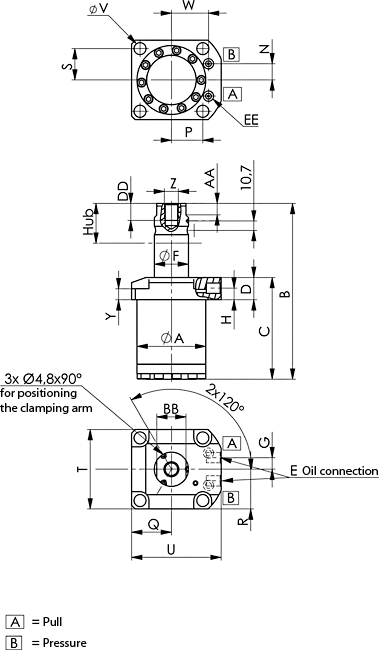

Цилиндр толкающе-тянущего типа, с верхним фланцевым креплением, с направляемым штоком поршня с внутренней резьбой № 6951KZP AMF

Цилиндр толкающе-тянущего типа, с верхним фланцевым креплением, с направляемым штоком поршня с внутренней резьбой № 6951KZP AMF

двустороннего действия,
макс. рабочее давление 350 бар,
мин. рабочее давление 35 бар.

Дизайн:
Корпус цилиндра из стали, закалённой и воронёной. Шток поршня закалён и хромирован. Шток поршня с внутренней резьбой. Уплотнительное кольцо для фланцевого уплотнения. Грязесъемник на штоке поршня. Подача масла через резьбовое соединение или масляный канал в корпусе приспособления.

Приложение:
Универсальный цилиндр Push-Pull для различных применений.

Функции:
Различные упорные детали могут быть прикреплены к резьбовым концам штока поршня. Могут быть прикреплены зажимы, как и в случае с поворотными зажимами.

Примечание:
Поршень направляется, поэтому для защиты механизма необходимо соблюдать максимально допустимый расход масла Q max. При монтаже аксессуара на поршень не должно быть приложено усилие. Во время установки система должна быть полностью продута. Для управления подачей масла можно опционально использовать дроссельный/обратный клапан № 6916-12-04.

Преимущество:
- Увеличение количества шариков и пазов до 3 для достижения более высокой точности позиционирования и точности повторения. Также продлевает срок службы.
- Более точное направление
- сила контакта шариков с канавкой увеличена, что гарантирует высокоточное направление в течение длительного периода времени.
- V-образный профиль канавки качения шариков гарантирует более глубокий ход шариков в стенке канавки, чем на краю канавки.
- Новые материалы для продления срока службы штока поршня и направляющей.
