Элемент регулировки высоты AMF № 6209MZ
Механический зажим.
Закаленная сталь, плазменное азотирование и воронение.
Приложение:
Элемент противовеса высоты используется для зажима заготовки без искажений, начиная с четвертой опорной точки. Элемент крепится силой пружины и затем закрепляется поворотом зажимного винта. Элемент противовеса высоты обычно выдвинут.
Этот элемент также может использоваться в качестве опорного элемента для предотвращения изгиба и вибрации заготовок.
Примечание:
Крепежные болты входят в стандартную комплектацию.

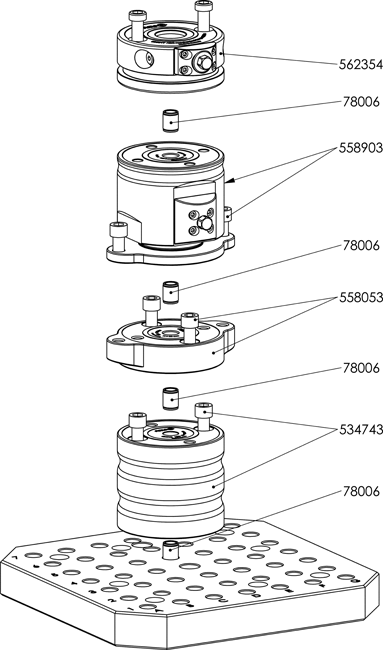

Номер заказа центрирующих втулок:
- размер B10: номер заказа 535732 и 430223
- размер B20: номер заказа 78006
Преимущество:
Простой, быстрый и гибкий зажим сложных контуров заготовок на столе станка. Особенно подходит для выравнивания заготовок или зажимных приспособлений на необходимой высоте станка в станке для их надежного зажима.
|
|

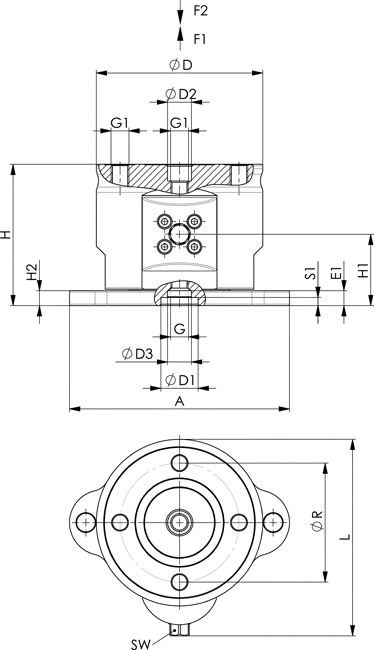

Размер |
Контактная сила F1 |
Опорная сила F2 |
Момент затяжки Md макс. |
Вес |
|
554058 |
В10 |
44 - 52 |
12 |
30 |
3,5 |
|
558903 |
В20 |
100 - 122 |
20 |
30 |
6,9 |
