Цанговый патрон для зажимного модуля KH20 и BH20, гидр. № 6370ZSZ-112 AMF
Материал: высокопрочный алюминий.
Дизайн:
Насадка цанги диаметром 112 мм подходит для гидравлических зажимных модулей AMF с нулевой точкой KH20 (номер заказа 428425) и BH20 (номер заказа 534412) с индексацией. Цанга изготовлена из анодированного высокопрочного алюминия.
Приложение:

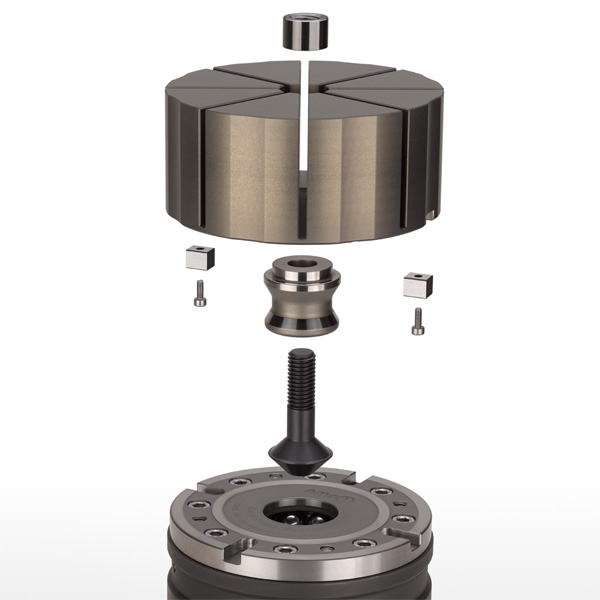

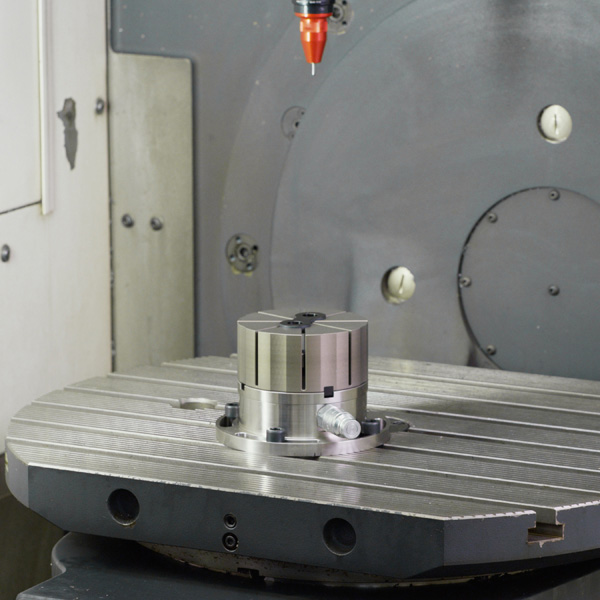

Цанговое крепление устанавливается на зажимную систему AMF Zero Point размера KH20 или BH20 в гидравлическом исполнении и направляет радиальное зажимное усилие на заготовку после закрытия зажимного модуля. Контур заготовки фрезеруется в цанговом креплении с минимальной глубиной зажима 2 мм. Цанговое крепление может быть фрезеровано до высоты H1, что позволяет вводить новые контуры заготовки. Максимальный диаметр заготовки составляет 100 мм.
|

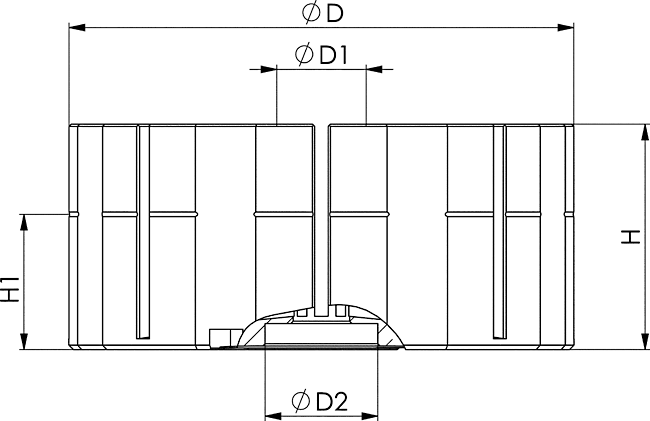

Номер заказа |
диаметр D |
диаметр D1 |
ØD2 |
Ход зажима Ø |
H |
Н1 |
Вес |
|
550286 |
112 |
20 |
25 |
0,5 |
50 |
30 |
1133 |
