Цанговое крепление внутри зажима № 6375ZI AMF

Цанговое крепление внутри зажима № 6375ZI AMF

Цанговое крепление из высокопрочного алюминия, анодированное. Со стопорным кольцом из закаленной стали, вороненое.

Дизайн:
Цанговые зажимы всегда поставляются со стопорным кольцом.

Приложение:

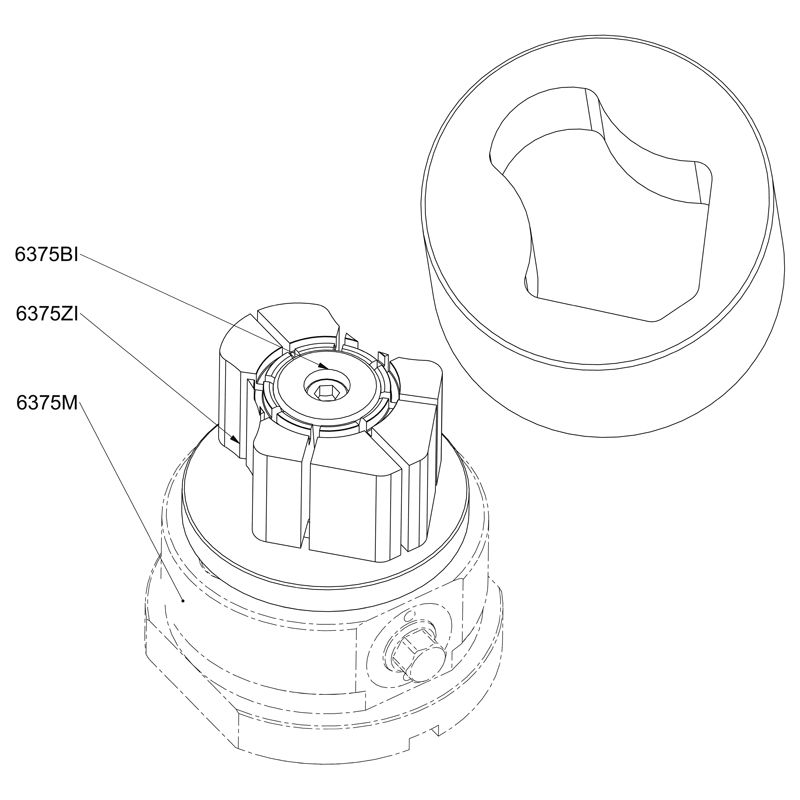

Крепление цанги осуществляется с помощью крепежного комплекта 6375BI (соблюдайте требования к крутящему моменту) на базовом элементе 6375M. Для фиксации контура заготовки цанговое крепление должно быть зажато стопорным кольцом. Затем контур заготовки фрезеруется в цанговом креплении с минимальной глубиной зажима 10 мм. Затем стопорное кольцо снимается, и заготовка может быть зажата. Для фиксации новых контуров заготовки цанговое крепление может быть отфрезеровано до диаметра (D1).

Примечание:
Цанговый зажим всегда должен быть зажат с заготовкой или стопорным кольцом. Чтобы устранить вертикальный люфт между цанговым зажимом и базовым элементом, необходимо применить легкое предварительное натяжение, приведя в действие зажимной штифт после того, как заготовка вставлена.

Преимущество:
- Зажим глухих и сквозных отверстий
- Зажим свободной формы
- Зажим хрупких и тонкостенных заготовок
- Заготовка зажимается без деформации благодаря радиально равномерному усилию зажима, приложенному к ней
- Возможна многократная вставка заготовок с различными контурами
