5-осевая конструкция зажима № 6376A AMF
Зубчатое соединение сверху и снизу
с крепежным болтом и Т-образной гайкой.
Дизайн:
Материал: закаленная сталь 21MnCr5, плазменное азотирование, твердость 58 HRC.
Приложение:

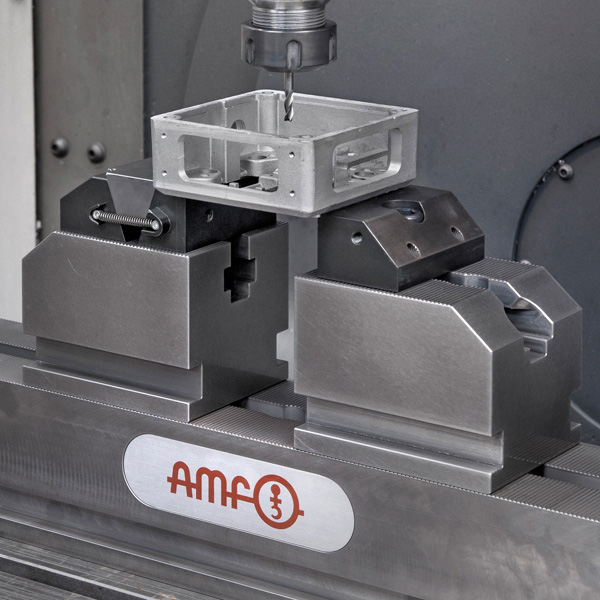

Конструкция для 5-сторонней обработки устанавливается на зажимной рельсе № 6376G. Благодаря зубчатому зацеплению эта конструкция захватывает зажимную рельсу с положительным зацеплением и может быть дополнена, например, клиновым зажимом № 6376KA или № 6376KKA и фиксированным упором № 6376BA или № 6376KA. Эта конструкция
подходит для преобразования системы многократного зажима в зажимное средство для 5-сторонней обработки. Это преобразование можно осуществить всего несколькими движениями руки.
|

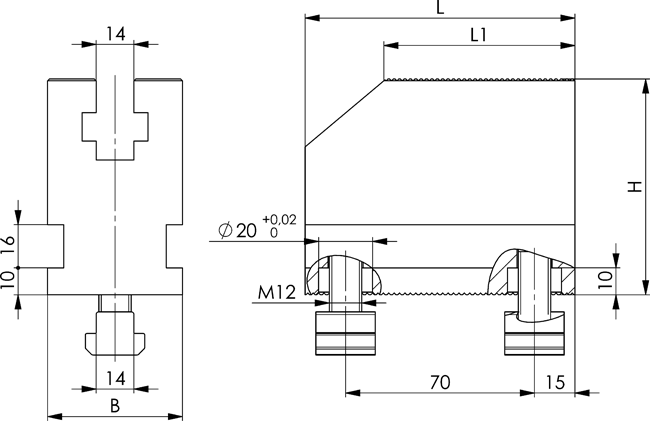

Номер заказа |
Размер |
B |
H |
L |
L1 |
Вес |
|
429472 |
50x100 |
50 |
80 |
100 |
71 |
2480 |
|
429498 |
80x100 |
80 |
80 |
100 |
71 |
4080 |
