Угловой блок, 120° № 6540P AMF
Закалён и воронёный.
Примечание:
Использование плоской Т-образной гайки № 6322A или № 6322B позволяет точно позиционировать зажимные призмы в пазу стола станка.
Преимущество:
Оптимизированное использование зажимной цепи благодаря гибкому позиционированию зажимных призм в пазу стола станка.
По запросу:
Специальные версии доступны по запросу.
|

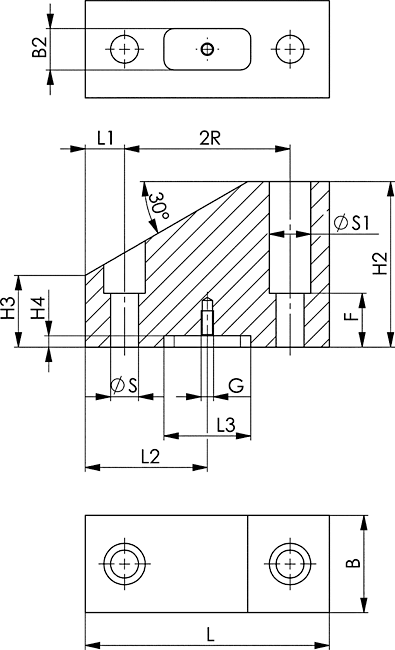

Номер заказа |
Размер |
2Р |
Б |
В2 |
Ф1 |
Ф2 |
Г |
Н2 |
Н3 |
Н4 |
Л |
Л1 |
Л2 |
Л3 |
Л4 |
диам. S |
диаметр S1 |
Вес |
|
375568 |
12 |
80 |
47 |
20 |
27 |
67 |
М6 |
80 |
35 |
5,5 |
118 |
19 |
59 |
42 |
- |
13,5 |
20 |
3230 |
|
375584 |
16 |
100 |
47 |
20 |
33 |
33 |
М6 |
100 |
44 |
5,5 |
148 |
24 |
74 |
44 |
- |
17,5 |
26 |
3960 |
|
35121 |
20 |
270 |
78 |
20 |
91 |
161 |
М6 |
250 |
102 |
5,5 |
360 |
45 |
100 |
44 |
160 |
22,0 |
33 |
32455 |
|
35162 |
24 |
270 |
78 |
20 |
91 |
161 |
М6 |
250 |
102 |
5,5 |
360 |
45 |
100 |
44 |
160 |
26,0 |
40 |
31760 |
