Описание:
Пластина сменная Dummel H91B.A-0.40/AL41F — это высокоточный режущий инструмент, предназначенный для обработки металлов. Благодаря параметру радиуса угла R = 0,40 мм и максимально допустимой толщине 1,00 мм, она обеспечивает аккуратное ведение реза и подходит для тонкой доводки и точных работ. Компактные размеры — b = 0,80 мм, s = 4,00 мм, d = 7,00 мм — делают её универсальной в использовании, а минимальный диаметр корончатого отверстия Dₘᵢₙ = 11 мм обеспечивает широкую совместимость с держателями и инструментальными головками.
Преимущества:
-
Высокая точность реза благодаря оптимальному радиусу и прочности режущей кромки.
-
Универсальность применения при работе с деталями небольших размеров.
-
Прочная конструкция, соответствующая стандартам качества Dummel.
Применение в конкретных отраслях
1. Медицина (прецизионное производство медицинских инструментов и имплантов)
Благодаря минимальным размерам (R = 0,40 мм, b = 0,80 мм, s = 4,00 мм), эта сменная пластина идеально подходит для точных операций при создании хирургических инструментов, ортопедических имплантов и микроинструментов. Она обеспечивает минимальные допуски и аккуратность обработки.
2. Авиационная и космическая промышленность
В этих областях требуется высокая точность и надежность. Пластина Dummel H91B.A-0.40/AL41F отлично справляется с тонкой доводкой компонентов, используемых в производстве турбин, авиационных крепежей и механизмов.
3. Микротокарная обработка (микромеханика и микроэлектроника)
Идеальный выбор для точного удаления слоя при изготовлении маленьких деталей для микроэлектроники и часового производства. Отлично работает в сочетании с системами «Ultramini» и «Minicut» от Dummel, которые специализируются на финальной обрезке и доводке в микромасштабе
AMF-TOOLS
Dümmel
.
4. Швейцарская (прецизионная) обработка
Для техники с высокой степенью жесткости и требовательностью к точности (например, станки Swiss-type) эта пластина обеспечивает чистое, износостойкое резание. Радиус R = 0,40 мм обеспечивает гладкую поверхность детали.
Совместимость с другими инструментами и системами Dummel
- Системы «Ultramini» и «Minicut» — предназначены для обработки с диаметром от 0,2 мм, отлично подходят для использования данной пластины, благодаря её точным и малым размерам Dümmel
-
Системы «System D-Grooving» — комбинируются с пластины Dummel, обеспечивая качественные и точные прорезные операции для внутренней обработки
Пластина сменная H91B.A-0.40/AL41F Dummel
|

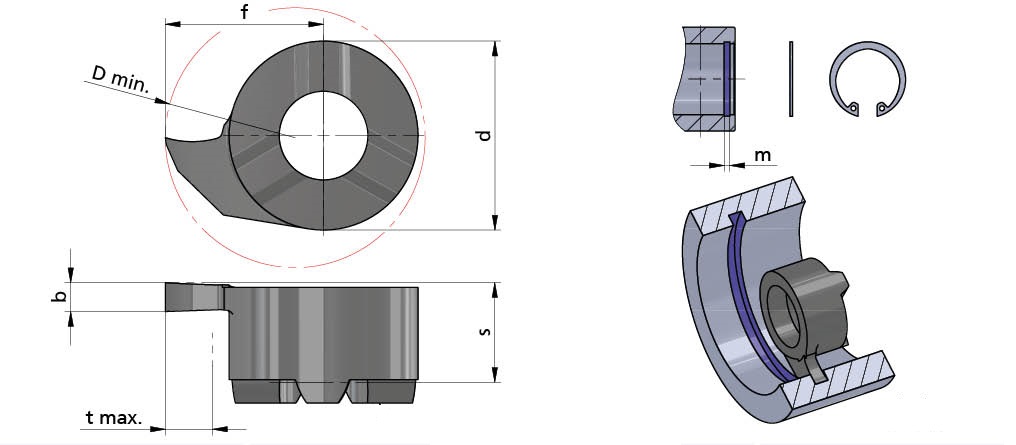

Показатель
|
Значение
|
|
b+0.03
|
0,80
|
|
f
|
6,70
|
|
s
|
4,00
|
|
d
|
7,00
|
|
R
|
0,40
|
|
tmax
|
1,00
|
|
Dmin
|
11
|
