Набор параллельных подкладок, гофрированные AMF № 6344SP

Цены

  • 372821 102.50 €
  • 372839 114.38 €

Характеристики

Артикул: 6344SP-AMF
+ -

Набор параллельных подкладок, гофрированные AMF № 6344SP


Преимущество:
- на монтажной поверхности не остается стружка
- параллельность зажимаемой заготовки не нарушается
- можно легко зажать несколько плоских или одиночных тонких заготовок.

В деревянном ящике с откидной крышкой.
Закаленная, закаленная пружинная сталь.
Высота сглаживания 2 мм.
Уровень качества: сверхточность

Допуск по паре tp по высоте IT 5.
Номинальный допуск по размеру по высоте ± 0,004 мм.
Остальные размеры согласно DIN ISO 2768 - м.

Размер 9-23, 1 пара каждая (B x H):
0,3x9 / 0,3x11 / 0,3x13 / 0,3x15 / 0,3x17 / 0,3x19 / 0,3x21 / 0,3x23 мм.
Размер 25-39, 1 пара каждая (B x H):
0,3x25 / 0,3x27 / 0,3x29 / 0,3x31 / 0,3x33 / 0,3x35 / 0,3x37 / 0,3x39 мм.

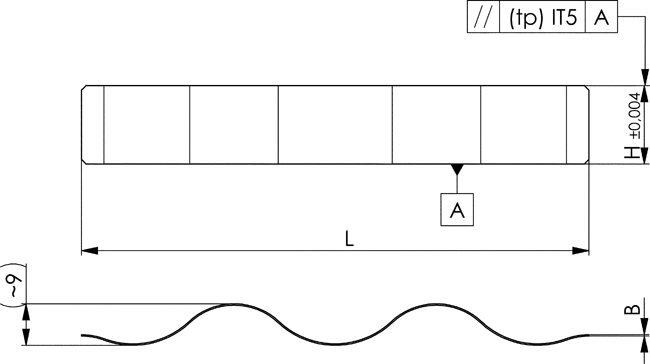

№ заказа

Размер

Кол-во пар

H ± 0,004

H
допуск пары
(тп)

В

L

Вес
[г]

372821

9 -23

8

9, 11, 13, 15, 17, 19, 21, 23

IT5

0,3

110

450

372839

25-39

8

25, 27, 29, 31, 33, 35, 37, 39

IT5

0,3

110

490
