Центрирующий зажим MINI с тремя точками зажима № 6974 AMF
Двойного действия,
макс. рабочее давление 350 бар,
мин. рабочее давление 10 бар.
Дизайн:
Центрирующий зажим двойного действия с тремя точками зажима.
Все компоненты из высококачественной закаленной и азотированной стали. Подача масла через масляный канал в корпусе приспособления.
Приложение:
Для центрирования и зажима заготовок с обработанными или литыми отверстиями, вырезами или прорезями.

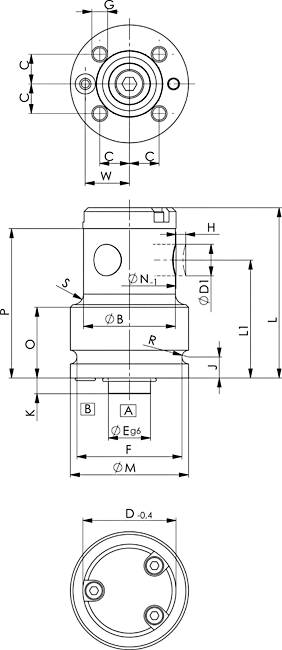

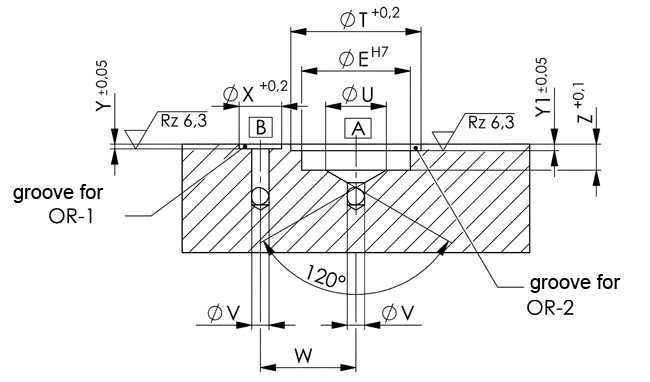

Элемент навинчивается непосредственно на корпус приспособления, уплотняется уплотнительным кольцом.
Функции:
Если центрирующий зажим крепится снизу, масло подается через каналы, просверленные в корпусе приспособления.

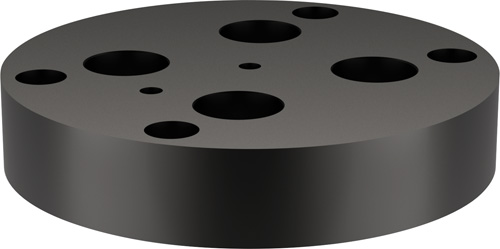

Если центрирующий зажим крепится сверху, а масло подается через каналы, просверленные в корпусе приспособления, необходима соединительная пластина для соединения с уплотнительным кольцом.
Если центрирующий зажим крепится сверху, а масло подается через трубы, необходима соединительная пластина для соединения с трубой.
Примечание:
Практическое сочетание 2-точечных и 3-точечных элементов позволяет избежать переопределенных состояний зажима. Не подходит для использования на токарных станках.
По запросу:
Другие размеры доступны по запросу.
|
Номер заказа |
Артикул №. |
Усилие зажима |
Усилие зажима |
|
Зажимной Ø N -1 |
Ход H |
Повторяемость |
Q макс. |
Вес |
|
329268 |
6974-3025 |
4,0 |
14,0 |
3 |
25-29 |
3,0 |
±0,02 |
1,0 |
441 |
|
329300 |
6974-3028 |
4,0 |
14,0 |
3 |
28-32 |
3,0 |
±0,02 |
1,0 |
449 |
|
329342 |
6974-3032 |
4,0 |
14,0 |
3 |
32-36 |
3,0 |
±0,02 |
1,0 |
460 |
|
329078 |
6974-3036 |
4,0 |
14,0 |
3 |
36-40 |
3,0 |
±0,02 |
1,0 |
575 |
|
329110 |
6974-3039 |
4,0 |
14,0 |
3 |
39-43 |
3,0 |
±0,02 |
1,0 |
591 |
|
329151 |
6974-3042 |
4,0 |
14,0 |
3 |
42-46 |
3,0 |
±0,02 |
1,0 |
607 |
|
329185 |
6974-3045 |
4,0 |
14,0 |
3 |
45-49 |
3,0 |
±0,02 |
1,0 |
624 |
|
329193 |
6974-3048 |
4,0 |
14,0 |
3 |
48-52 |
3,0 |
±0,02 |
1,0 |
641 |
|
329227 |
6974-3051 |
4,0 |
14,0 |
3 |
51-55 |
3,0 |
±0,02 |
1,0 |
660 |
