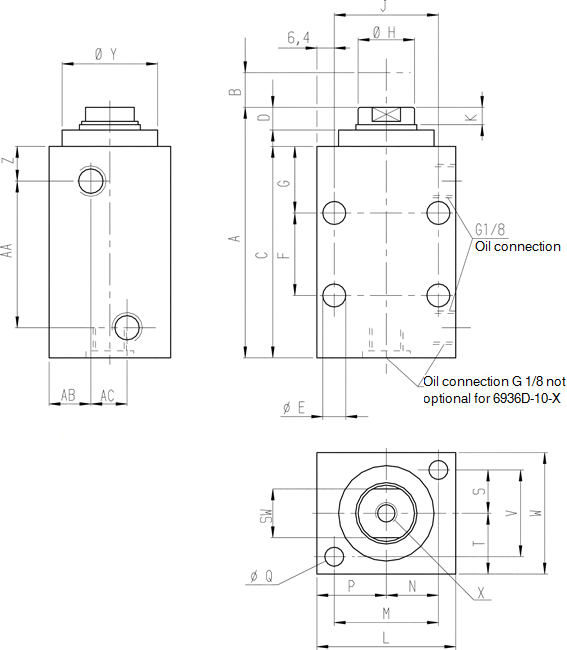

Блок цилиндров № 6936D AMF
двустороннего действия,
макс. рабочее давление 350 бар.
VH = рабочий ход, RH = обратный ход
Дизайн:
Корпус цилиндра из стали, закалённой и воронёной. Поршень и шток поршня с внутренней резьбой, закалённые и отшлифованные. Грязесъемник на штоке поршня предотвращает загрязнение.
Приложение:
Универсальное крепление к оборудованию с помощью монтажных отверстий. Универсальный зажим элементов, опрессовка, клепка и пробивка.
Функции:
Для каждого размера цилиндра доступны различные ходы. Каждая модель оснащена параллельными и перпендикулярными монтажными отверстиями. Резьбовые концы штока поршня позволяют использовать специальные концевые крепления.
Примечание:
При вводе в эксплуатацию убедитесь, что весь воздух удален из системы. Для применений с рабочим давлением свыше 100 бар цилиндры должны поддерживаться поперечными отверстиями в корпусе цилиндра при креплении. Для крепления должны использоваться винты класса прочности 12.9.
|
Номер заказа |
Артикул №. |
Толкающее усилие при 100 бар |
Толкающее усилие при 350 бар |
Тяговое усилие при 100 бар |
Тяговое усилие при 350 бар |
Сток B |
Объем VH |
Площадь поршня VH |
Площадь поршня RH |
Вес |
|
68155 |
6936D-10-1 |
2,9 |
10,1 |
1,6 |
5,6 |
6,5 |
1,9 |
2,9 |
1,6 |
467 |
|
68171 |
6936D-10-2 |
2,9 |
10,1 |
1,6 |
5,6 |
19,0 |
5,7 |
2,9 |
1,6 |
644 |
|
68197 |
6936D-18-1 |
5,1 |
17,8 |
1,7 |
6,0 |
12,5 |
6,5 |
5,1 |
1,7 |
463 |
|
68213 |
6936D-18-2 |
5,1 |
17,8 |
1,7 |
6,0 |
25,5 |
13,0 |
5,1 |
1,7 |
1030 |
|
68239 |
6936D-18-3 |
5,1 |
17,8 |
1,7 |
6,0 |
51,0 |
26,0 |
5,1 |
1,7 |
1397 |
|
68254 |
6936D-40-1 |
11,4 |
39,9 |
5,0 |
17,5 |
12,5 |
14,5 |
11,4 |
5,0 |
1225 |
|
68270 |
6936D-40-2 |
11,4 |
39,9 |
5,0 |
17,5 |
25,5 |
29,0 |
11,4 |
5,0 |
1447 |
|
68296 |
6936D-40-3 |
11,4 |
39,9 |
5,0 |
17,5 |
51,0 |
58,0 |
11,4 |
5,0 |
1851 |
