Зажим с вытягиванием, гидравлический № 6972F AMF

Зажим с вытягиванием, гидравлический № 6972F AMF

одностороннего действия, с пружинным возвратом,
макс. рабочее давление 400 бар,
мин. рабочее давление 40 бар.

Дизайн:
Корпус цилиндра из закаленной стали, вороненый. Поршень закаленный и отшлифованный. Сменные кулачки. Стандартное исполнение с зубчатыми и закаленными кулачками. В комплекте с 2 крепежными винтами по ISO, встроенная возвратная пружина. Все масляные каналы герметизированы. Подача масла через резьбовое соединение или масляный канал в корпусе приспособления.

Приложение:
Прижимные зажимы с прижимом используются в тех случаях, когда зажим возможен только сбоку, а заготовка, тем не менее, должна быть надежно закреплена на столе станка. Гидравлический принцип обеспечивает высокие силы прижима и прижима. Крепление двумя болтами сверху или четырьмя болтами снизу.

Функции:
Горизонтальное и вертикальное движение не зависит друг от друга (нет замкового соединения), что обеспечивает настоящий эффект притягивания вниз. Не требуется поднимать зажимную губку, так как зажимной болт находится прямо за губкой. Подходит для встраивания в приспособления. Новая конструкция соединения губок с резиновым буфером обеспечивает скольжение без люфта.

Примечание:

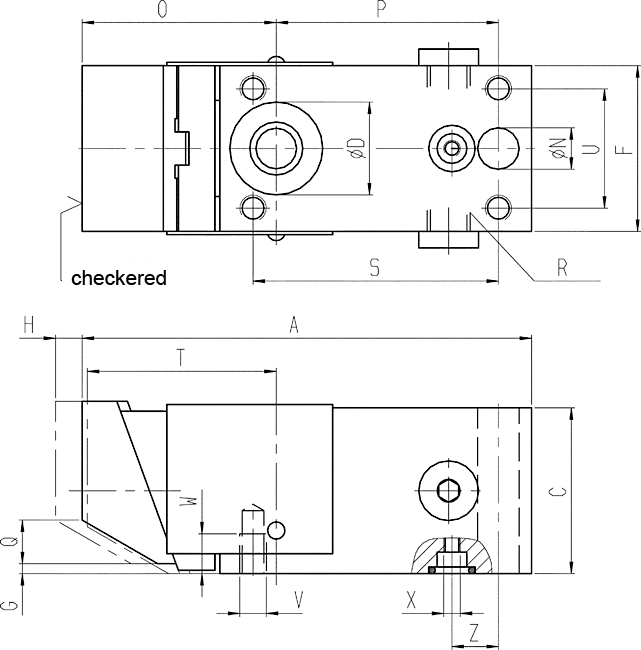

Максимальный ход зажима вниз не должен превышать размер G. Не перетягивайте крепежные винты! Соблюдайте максимальный момент затяжки Md. Масляный канал может быть герметизирован снизу.
Высокая вариабельность за счет масляного соединения с двух сторон и нижнего масляного канала. Зажим и гидравлический поршень соединены шарниром для предотвращения воздействия изгибающих сил на поршень, тем самым увеличивая срок службы элемента.
Усилие прижима вниз = примерно 1/3 применяемого усилия зажима
Отверстие ØD может использоваться для дополнительной поддержки или позиционирования.
