Гидравлический усилитель № 6903 AMF

Гидравлический усилитель № 6903 AMF

Температура -40 - +120°С

ND = сторона низкого давления, HD = сторона высокого давления

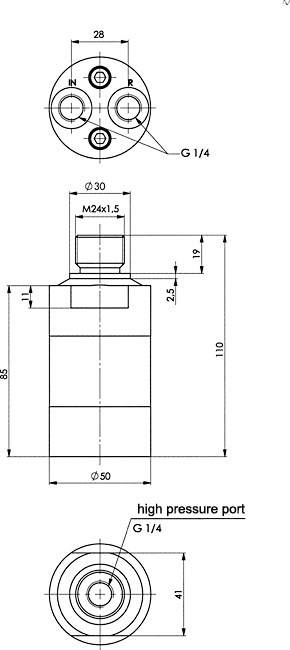

Дизайн:
Корпус из стали оцинкован и хромирован, поршень и седло клапана из стали. Подача масла через резьбовое отверстие.

Приложение:
Гидравлические усилители используются для повышения давления в гидравлических зажимных приспособлениях и сборочных устройствах. Низкое давление гидравлической системы инструментального станка преобразуется в более высокое рабочее давление в соответствии с соотношением. Входное давление и выходное давление пропорциональны. Выходное давление можно регулировать входным давлением.

Функции:

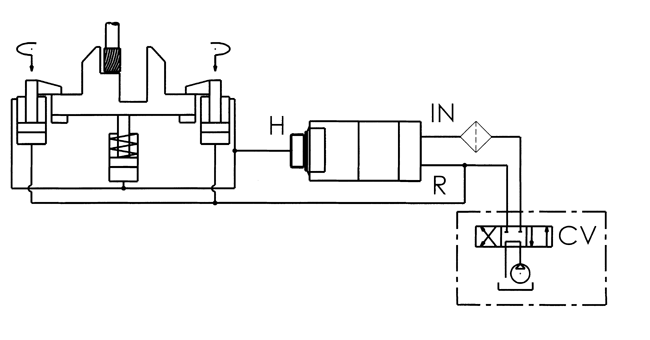

Наиболее важные функции показаны на схеме гидравлического контура. Масло направляется через распределитель CV на вход IN и беспрепятственно течет через обратные клапаны KV1, KV2 и DV в область высокого давления H.
В этих условиях усилитель давления достигает максимального расхода при быстром движении вперед. Как только в области высокого давления H достигается входное давление IN, клапаны KV1, KV2 и DV закрываются. Выходное давление создается качающимся насосным агрегатом OP. Агрегат автоматически отключается, когда в области высокого давления H достигается выходное давление. В случае потери давления в области высокого давления из-за потребления или потери масла насосный агрегат OP автоматически запускается для поддержания выходного давления.
Давление из области высокого давления может быть сброшено через напрямую управляемый клапан DV.

Примечание:
Гидравлическое масло должно быть отфильтровано с размером ячеек не более номинального 10 мкм, 19/16 в соответствии с ISO 4406. Если усилитель будет использоваться для применений, где подача масла отключена, между выходом высокого давления H и цилиндром должен быть установлен управляемый обратный клапан без утечек. Пожалуйста, учитывайте минимальное давление управления для сброса. Конструкция усилителя допускает определенную утечку между портами IN и R. Это необходимо учитывать при работе без сопряжения.

По запросу:
Монтаж на коллектор и другие размеры доступны по запросу.
